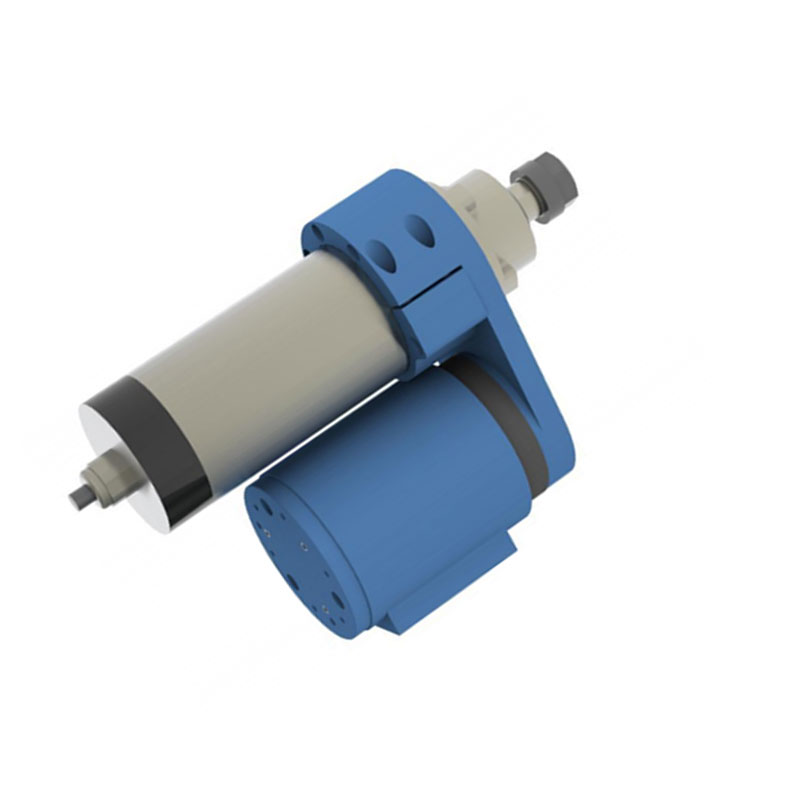

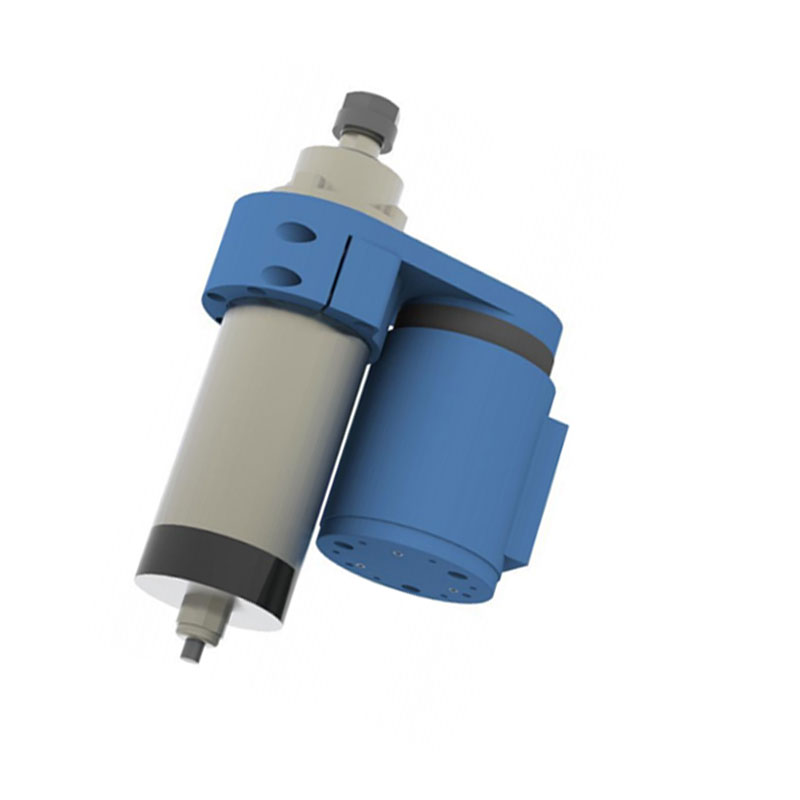

轴向浮动电主轴 IBJG-150ER/ISO 产品说明

产品介绍

轴向浮动电主轴IBJG-150ER/ISO，将双向轴向浮动与高扭矩电主轴结合，可根据接触表面的轮廓特征进行自适应浮动，常用于焊缝、坡口、去毛刺等表面处理作业工序。

产品特点

1. 可设置对工作边缘的接触力，有效适应产品变形量、保护耗材及设备，使之贴合于工作边缘，降低调试难度。

2. 采用双向结构，可根据工具姿态抵消工具自身的重量。

3. 可搭配QCD01快换刀柄组件，实现自动更换耗材。

规格参数

浮动参数

• 浮动形式：轴向

• 浮动压力：10-150N（0°方向）

• 轴向浮动：双向0-20mm

• 回位精度：0.05mm

IBJG-150ER 工具参数

• 电机类型：永磁同步

• 电源：380V/4.5A

• 功率：2.2KW

• 扭矩：2.4Nm

• 额定转速：9000 / 12000rpm

• 夹头尺寸：ER20（1-13mm）

• 冷却方式：风冷

• 最大耗材直径：100mm

• 整体重量：9kg

IBJG-150ISO 工具参数

• 电机类型：永磁同步

• 电源：220V/6.1A

• 功率：1.3KW

• 扭矩：3.4Nm

• 额定转速：6000rpm

• 夹头尺寸：ISO20

• 冷却方式：气冷

• 最大耗材直径：100mm

• 整体重量：10kg

其它说明

• 推荐耗材：砂纸、磨头、百叶片、杜邦丝刷、铜丝刷等

• 备注：可手动换刀，或搭配QCD01低频换刀工况使用
